Numéro darticle:
TVD-75+Origine du produit:
Quanzhou, Fujian, ChinaCouleur:
Orange and dark grayPoids du produit:
1560kgPort dexpédition:
XiamenDélai de mise en œuvre:
To be confirmed for the required configu

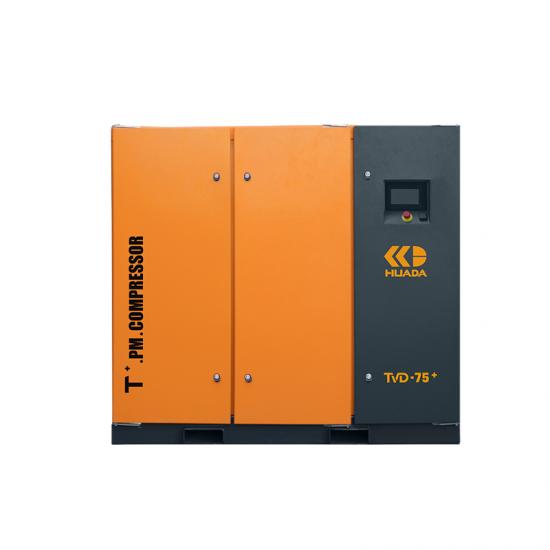

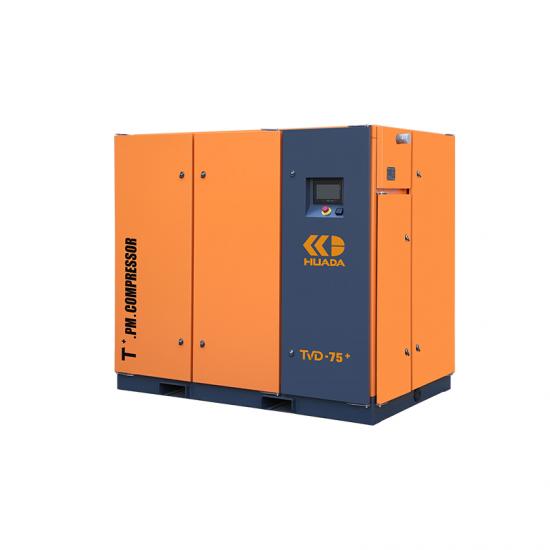

Le TVD-75+ fournit plus d'air que le TVD-60+ à pression de référence et version de plage de pression égales. Il partage les dimensions de caisson du TVD-60+ tout en offrant un niveau de capacité supérieur. Examinez la version sélectionnée, la demande électrique, la ventilation et le traitement en aval comme une seule spécification de système d'air avant de commander.
1. 12,1 m³/min pour une alimentation en air à plus forte demande
À 0,7 MPa, la version 0,6-0,8 MPa est répertoriée à 12,1 m³/min, fournissant un point de capacité défini pour les réseaux de production à plus forte demande.
2. Une version à plage de pression supérieure avec sa propre puissance nominale
La version 0,6-1,0 MPa est répertoriée à 9,6 m³/min à 0,7 MPa. Cette puissance nominale distincte aide les acheteurs à faire correspondre la capacité à la configuration de plage de pression voulue.
3. Entraînement à vitesse variable à aimant permanent de 55 kW
L'entraînement ajuste la vitesse du compresseur à mesure que la demande de production change, prenant en charge un réseau industriel à charge variable.
4. Entraînement à deux étages sans engrenages intermédiaires
La transmission intégrée horizontale combine les deux étages, la conception en série évitant les engrenages intermédiaires ainsi que le bruit d'engrenage et la perte de transmission associés.
5. Agencement du séparateur d'huile interne
Le modèle de 55 kW utilise un séparateur d'huile interne. L'identification de l'agencement correct favorise une planification appropriée de l'accès à la maintenance et des procédures de remplacement de l'élément séparateur.
6. Capacité accrue dans les mêmes dimensions de caisson répertoriées
Le TVD-75+ et le TVD-60+ mesurent tous deux 2000 × 1546 × 1785 mm, tandis que le TVD-75+ présente une puissance nominale répertoriée plus élevée pour chaque version de plage de pression correspondante.
7. Conception refroidie par air avec supervision du fonctionnement
Le refroidissement par ventilateur axial, un affichage de commande dédié et des fonctions de protection du moteur facilitent le fonctionnement dans le local technique. Les chemins d'air de refroidissement et l'accès à la maintenance doivent être inclus dans la conception de l'installation.

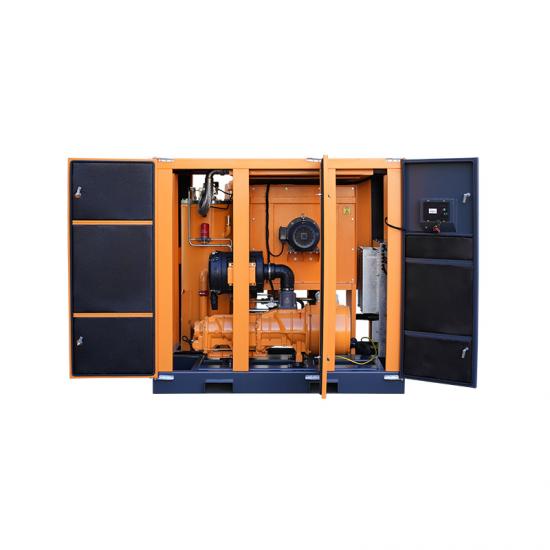

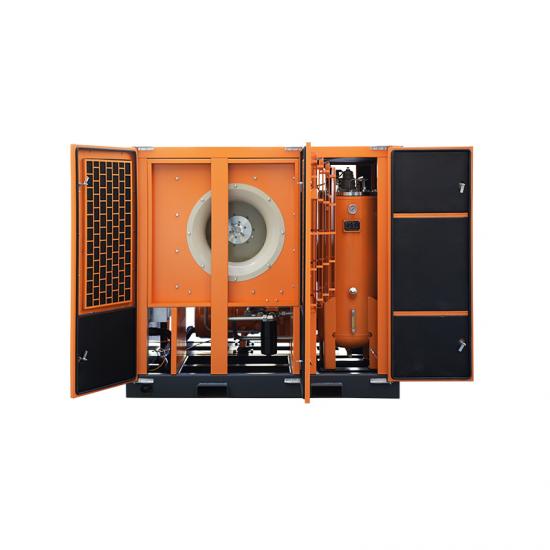

TVD-75+ avec les portes du caisson ouvertes.
| Paramètre | TVD-75+ |
|---|---|
| Modèle | TVD-75+ |
| Puissance du moteur | 55 kW |
| Pression de refoulement répertoriée | 0,7 MPa |
| Plage de travail de 0,6 à 0,8 MPa |
Débit d'air à 0,7 MPa : 12,1 m³/min Vitesse de moteur répertoriée : 3000 tr/min |
| Plage de travail de 0,6 à 1,0 MPa |
Débit d'air à 0,7 MPa : 9,6 m³/min Vitesse de moteur répertoriée : 2550 tr/min |
| Alimentation électrique | 380-400 V / 50 Hz |
| Méthode de démarrage | Démarrage à fréquence variable |
| Méthode de refroidissement | Refroidissement par air avec ventilateur axial |
| Disposition de l'entraînement | Transmission intégrée horizontale à deux étages |
| Quantité de lubrifiant | 54 L |
| Niveau sonore indiqué | 78 ± 2 dB(A) |
| Dimensions (L × l × H) | 2000 × 1546 × 1785 mm |
| Poids | 1560 kg |
| Raccord de sortie d'air | G2 |
| Séparateur d'huile | Séparateur d'huile interne |
Le débit d'air est indiqué à 0,7 MPa. Les deux valeurs de débit d'air et de vitesse appartiennent à des versions de plages de pression différentes ; elles ne constituent pas une plage minimale-maximale VSD. Confirmez les performances à la pression de service requise et vérifiez les spécifications électriques de l'unité commandée. Les conditions de mesure du bruit ne sont pas spécifiées ici ; demandez les conditions d'essai applicables lors de la comparaison des équipements.
Demande industrielle : Indiquez la demande d'air typique et de pointe, le nombre d'équipes de travail et toute extension de production prévue.
Planification électrique et de la ventilation : Vérifiez les exigences relatives au moteur de 55 kW, l'alimentation électrique disponible et le circuit d'air de refroidissement dans le local technique.
Intégration du système : Confirmez le choix du réservoir, du sécheur et des filtres, la tuyauterie G2 et l'accès d'entretien pour le séparateur d'huile interne.
Qualité de l'air : Définissez la qualité d'air requise et sélectionnez le réservoir, le sécheur et les filtres en conséquence. Ce compresseur lubrifié n'est pas spécifié comme exempt d'huile.
| Avant de commander | Éléments à confirmer |
|---|---|
| Devis et quantité | Envoyez la quantité requise, la destination, la pression de service et la demande d'air. Confirmez la quantité minimale de commande et le prix dans le devis. |
| Configuration sélectionnée | Confirmez la version de plage de pression, l'alimentation électrique, le périmètre de traitement de l'air et les éventuelles exigences de surveillance. |
| Délai de livraison | Confirmez le calendrier de livraison pour la configuration et la quantité commandée sélectionnées. |
| Exigences du projet | Décrivez toute exigence d'installation, d'interface de contrôle ou autre exigence spécifique au projet aux fins d'évaluation. |
| Conditions de commande | Confirmez le paiement, l'expédition, la garantie et la portée du service après-vente dans les documents de commande convenus. |
Découvrez les installations de fabrication de HUADA et demandez la documentation technique correspondant à votre configuration et à votre destination.
Visitez notre usine
Consulter les documents de qualification
Un débit de 12,1 m³/min est-il disponible à toutes les pressions ?
Non. Il s'agit du débit indiqué à 0,7 MPa pour la version 0,6-0,8 MPa. La version 0,6-1,0 MPa est indiquée à 9,6 m³/min à 0,7 MPa. Demandez les données pour d'autres pressions de service.
Ce modèle utilise-t-il un séparateur externe ?
Non. Le modèle 55 kW est doté d'un séparateur d'huile interne. Confirmez l'accès pour l'entretien et la procédure de maintenance applicable pour l'unité livrée.
La surveillance à distance peut-elle être incluse ?
La série TVD+ propose une visibilité opérationnelle dans le cloud, des alertes de pannes et des rappels de maintenance. Confirmez la passerelle, la connectivité et la disponibilité du service pour la configuration commandée et la destination.
Envoyez la pression requise, le besoin en air, les heures de fonctionnement, l'alimentation électrique, la quantité et la destination. Indiquez les conditions de votre site et vos besoins en qualité d'air afin que nous puissions examiner la configuration du TVD-75+ avec vous.
Demander une révision de la configuration et un devis pour le TVD-75+
