choisir un compresseur d'air à vis compactpeut aider à préserver un espace de production précieux. Une disposition pratique donne également à la machine suffisamment d'espace pour le refroidissement, la maintenance et l'accès quotidien. Avant de commander, évaluez l'ensemble de la zone d'installation, y compris l'espace autour et au-dessus de l'armoire. Cela permet de transformer un faible encombrement d'équipement en une installation fonctionnelle.

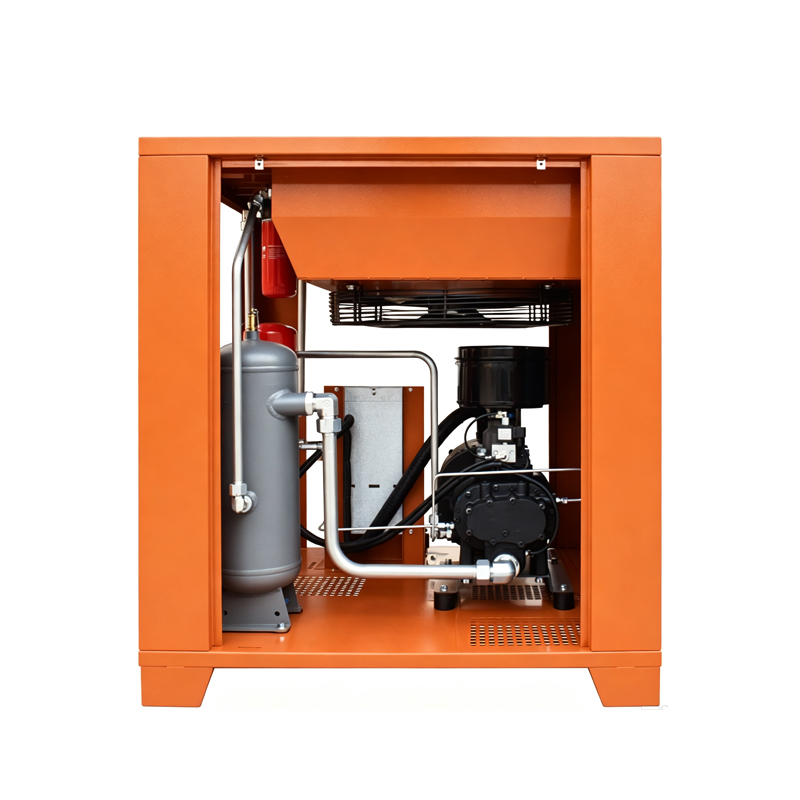

Commencez par un plan à l'échelle. Le HUADA SG-50 un modèle monétage de 37 kW compresseur à vis VSD à aimant permanent, a publié des dimensions de caisson de 1000 × 1100 × 1200 mm (L × l × H), ce qui donne une emprise au sol du caisson de 1,10 m². Ajoutez les dégagements de service et de refroidissement spécifiques au modèle indiqués sur le plan d'installation. L'installation complète occupera plus d'espace que l'emprise au sol du caisson.

Plan ventilation du local compresseursautour du circuit d'air de refroidissement. Prévoyez une arrivée d'air appropriée et un chemin pour l'évacuation de l'air chaud sans qu'il ne retourne vers l'entrée de refroidissement. Vérifiez les conditions du site les plus chaudes prévues par rapport à la plage ambiante admissible de la machine sélectionnée. Si des conduits sont proposés, confirmez le débit d'air de refroidissement et la résistance admissible des conduits auprès du fabricant avant de dimensionner les ventilateurs ou les évents.

Pour installation de compresseur d'air,l'accès au service de cartographie aussi soigneusement que la surface au sol. Vérifiez que les panneaux peuvent s'ouvrir complètement, que les consommables peuvent être remplacés et que le refroidisseur peut être nettoyé. Maintenez l'accès au contrôleur et au boîtier électrique dégagé. Prévoyez de l'espace pour déplacer les outils et les composants de rechange, en utilisant les instructions du modèle sélectionné pour établir les dégagements requis.

Vérifiez l'itinéraire de livraison et les raccordements du système avant de finaliser l'agencement. Mesurez les portes, les virages et les restrictions en hauteur, et confirmez les dimensions emballées, la méthode de manutention et la charge au sol. Marquez la sortie d'air, le raccordement électrique et le parcours d'évacuation, ainsi que l'espace pour tout réservoir et équipement de traitement d'air requis. Convenez de la tension, de la phase et de la fréquence d'alimentation, puis confirmez le plan d'installation final pour la configuration fournie.

Complétez le plan d'aménagement avec un contrôle de la demande d'air. Comparez le débit du modèle sélectionné à la pression requise avec la demande normale et de pointe, et confirmez son adéquation à votre mode de fonctionnement. Vous planifiez un nouvel espace pour compresseur ou vous remplacez une unité existante ? Envoyez à HUADA un croquis d'agencement, des photos du site, la pression requise, le débit d'air et l'alimentation électrique pour demander une recommandation de modèle et les exigences d'installation.
